南昌风管制作工艺与安装要求

时间: 2018-12-15 17:39:05来源: 江西豪宇通风设备有限公司



南昌风管制作工艺与安装要求

  摘要:1、划线要据风管的不同尺寸形状和规格分别进行,同时对一段风管要完整进行,防止划线错孔和下料的多少有误。 2、板材剪切依据划线的阶段不同,分别进行,同时须进行下料的复...
  1、划线要据风管的不同尺寸形状和规格分别进行,同时对一段风管要完整进行,防止划线错孔和下料的多少有误。
  2、板材剪切依据划线的阶段不同,分别进行,同时须进行下料的复核,以免有误。按划线形状用机械剪刀进行剪切。
  3、剪切时,手严禁伸入机械压板空隙中,上刀架不准放置工具等物品,调整板料时,脚不能放在踏板机上,使用固定式震动剪两手要扶稳钢板,手离刀口不得小于5cm,用力均匀适当。
  4、板材下料后在轧口之前,须用倒角机或剪刀进行倒角工作。
  5、金属薄钢板制作的风管用咬口连接、铆钉连接、焊接等不同方法。
  6、咬口宽度和留量要根据板材厚度而定。
  7、焊接时须焊缝均匀,无裂纹及加渣现象,铆钉连接时,铆钉中心先垂直于面板,铆钉头把板材压紧,使板材密合并排列整齐、均匀。板材之间铆接,一般中间不可以加垫料,设计规定时,遵循设计。
  8、咬口时手指据滚轮护壳不小于50mm,手不准放在咬口机管道上扶稳板料。
  9、咬口后的板料将画好的折方线放在折方机上,置于下模的中心线,操作时,使机械上刀片与下模中心线重合,折成所需的角度。

  10、折方时应相互配合并与折方机保持距离,以免被翻转的钢板或配件碰伤。

  11、制作员风管时,将咬口两端拍成圆弧状放在卷圆机上卷圆。按风管直径规格适当调整上、下辊间距,操作时,手不得直接推送钢板。
  12、折方或卷圆后的钢板用合口机或手工进行缝合。操作时,用力均匀,不易过重。单、双口确定咬合,无脏裂或半咬口现象。

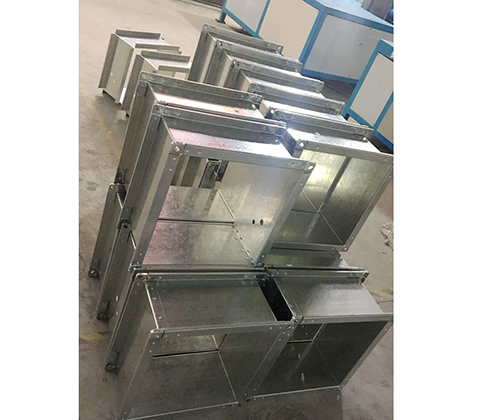

  镀锌钢板风管是以镀锌钢板为主要原材料,经过咬口,机械加工成型,具有现场制作方便,同时具有可设计性,是传统的通风、空调用管道,同时随着技术的发展,由以前的手工制作改变为现在得全部机械化化生产,具备效率高,加工尺寸准确等特点。
安装要求
  一、通风管道制作一般规定:制作风管前,首先要检查使用的材料是否符合质量要求,是否有出厂合格证明或质量鉴定文件,如无上述证明文件应进行外观检查,并应符合下列要求:
  1、板材表面应平整,厚度均匀,无凹凸及明显的压伤现象,并不得有裂纹、砂眼、结疤及刺边和锈蚀情况。
  2、型钢应该等型,均匀,不应该有裂纹,气泡,窝穴等其他影响质量的缺陷。
  3、其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。
  二、风管和配件表面平整,圆弧均匀,纵向接缝应错开;咬口缝应紧密,宽度均匀。焊缝应做外观检查,不应有气孔、砂眼、夹渣、裂缝等缺陷,焊接后钢板的变形应矫正。
  三、制作金属风管和管件,外径或外长的允许偏差:小于或等于300mm为-1mm;大于300mm为-2mm。其中制作法兰,圆形法兰内径或矩形法兰内边尺寸允许偏差为+2mm,不平度不应大于2mm。
  四、风道系统内所有直角转弯处均安装消声弯头,消声弯头内设镀锌铁板导流片。
  五、风道保温层用聚苯乙烯泡沫板制作,泡沫板密度:40kg/立方米,厚度35mm,(表面温度不得低于5度),保温层边部接合部位应采用梯台或或榫槽结构,用树脂粘贴。外表面用铝箔布裹住,用热敏胶带粘贴严密,风道外表面不得有结露现象。


关键词:南昌风管
